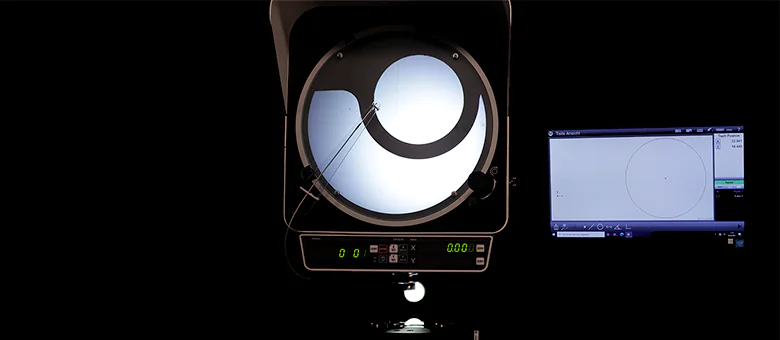

PROFIILIPROJEKTORI

PJ-PLUS

Tarjoaa helpon tavan tarkastaa kappaleen mitat myös vaativissa ympäristöissä, kuten valmistus- ja käsittelylinjoilla, joita perinteiset mallit eivät kykene käsittelemään.

Hanki omasi tänään!

Luotettavia mittauksia

Valmistusympäristöissä

PJ-PLUS on helppokäyttöinen profiiliprojektori, jota voi käyttää intuitiivisesti jopa ilman erityisosaamista ja laajempaa kouluttautumista. PJ-PLUS on myös erittäin kestävä rakenteensa puolesta ja energiatehokas LED-valonlähteen ja modernin jäähdytysjärjestelmän ansiosta. Se tarjoaa luotettavia 2d-mittoja sekä mahdollisuuden kulman mittauksiin myös vaativissa ympäristöissä, kuten valmistus- ja käsittelylinjoilla, joita perinteiset mallit eivät kykene käsittelemään.

Parannettu kestävyys

LED-valonlähteen käyttö on poistanut tarpeen asentaa jäähdytyspuhallinta mittauslaitteen pääyksikköön ja on merkittävästi vähentänyt öljysumun, pölyn jne. pääsyä jäähdytyslaitteeseen. Tämä vähentää myös öljyn ja pölyn tarttumista sisäiseen peiliin, linssiin ja valonlähteeseen merkittävästi. Vasemmalla oleva kaavio näyttää valaistuksen muutokset projisointinäytöllä pitkäaikaisessa asennuksessa yhdessä perinteisen mallin (projektori tuulettimella) kanssa epäpuhtaassa käsittelypaikassa.

Verrattuna perinteiseen malliin, LED-valonlähteen käyttö parantaa valaistuksen kestoikää noin 50 %. Se ylläpitää korkeaa optista suorituskykyä estämällä epäpuhtauksien pääsyn pääyksikköön myös tuotantoympäristöissä. Yksikkö on erittäin kestävä ja vaatii harvemmin huoltoa, mikä johtaa alhaisempiin huoltokustannuksiin.

Huomautus 1: Ulkoisen projisointilinssin pinnan tai lasin yms. puhdistus on helppoa. Huomautus 2: Kaaviodata näyttää mittausesimerkkejä, ja mitatut arvot voivat vaihdella asennusympäristön mukaan jne.

Valonlähde

PJ-PLUS - portaaton valaistuksen säätö LED-teknologialla

Perinteinen 2-portainen valaistuksen säätö on muutettu portaattomaksi hallinnaksi, joten valaistustaso voidaan asettaa tarkasti vastaamaan työkappaleen pintarakennetta ja väriä.

LED-rengasvalo PJ-PLUS:lle (valinnainen)

LED-valaistus rengasvalolla korostaa projisoitujen työkappalekuvien kontrastia, stereoskooppista ja terävää havainnointia. Projisoidun kuvan värit voidaan havaita suurella väritoistolla, matalalla virrankulutuksella: 17,4 W, ja pitkällä käyttöiällä, 30 000 tuntia.

LED (valkoinen)

Värilämpötila vaihtelee merkittävästi halogeenivalaistuksen voimakkuuden kanssa, mutta ei niin paljon LED-valaistuksen kanssa, joten kuvan ulkonäkö vaihtelee paljon vähemmän LED-tason säädettäessä. Lisäksi projisoitu kuva LED-valaistuksessa on terävämpi ja helpompi silmille, mikä edistää väsymyksen vähenemistä ja siten tehokkaampaa tarkastusta ja mittauksia.

Korkean näkyvyyden digitaalinäyttö

Koska digitaalinen laskuri (XY-akselit ja kulma) on vakiona kaikissa malleissa, laite käyttää korkeatehoista LED-valoa ja suurikokoista merkkinäyttöä, joiden avulla se varmistaa korkean näkyvyyden ympäristöstä riippumatta. Nollauksen ja suunnanvaihdon lisäksi jokaisen laskurin datalähtö hyödyntää tiedonsiirtomahdollisuutta.

Resoluutio: 0.001 mm tai 0.0001 " / 0.001 mm

See PJ-Plus Details

Tekniset tiedot

Mallinumero	172-502*
Yhteensopiva malli	PJ-PLUS (Projektiolinssi 10X & 20X)
Valonlähde	Valkoinen LED
Virrankulutus	12 V / 17.4 W
LED-valaistuksen kestoikä	30,000 h

*Tämän tuotteen kiinnittämiseksi PJ-PLUS 20X -projektio-objektiiviin tarvitaan valinnainen lisävaruste (12AAX044).
