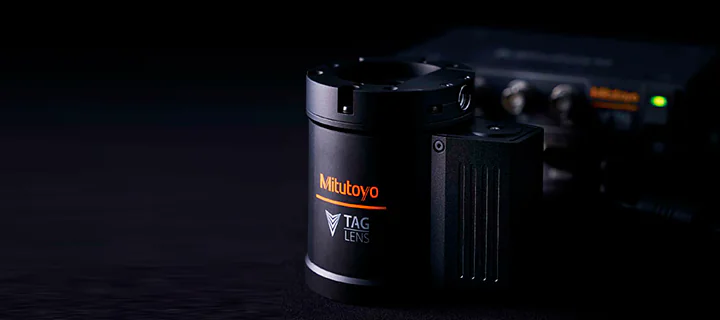

MITUTOYO TAGLENS

Poista perinteisten linssien suurin rajoite ultra-syvällä tarkennuksella.

TAGLENS - joustavuus

TAGLENS toimii erittäin korkealla nopeudella eikä keskity pelkästään yhteen tarkennusetäisyyteen vaan laajaan valikoimaan tarkennusetäisyyksiä. Tämä tarkoittaa sitä, että kaikki, myös eri etäisyyksillä olevat kohteet, pysyvät kristallinkirkkaassa tarkennuksessa.

TAGLENS-tekniikan ansiosta odottaa hämmästyttävä maailma täynnä ihmeitä, joita kukaan ei ole vielä nähnyt. Tuotantolinjalle heti saatavilla olevien sovellusten lisäksi tämä linssi tarjoaa innovatiivisen visuaalisen havainnoinnin monilla aloilla. Näihin kuuluvat tehdasautomatiikka, logistiikka, uusien materiaalien kehitys, biotieteet, lääketiede, ympäristöhankkeet sekä turvallisuus.

PAINA TÄSTÄ SIIRTYÄKSESI TAGLENS-SIVULLE VERKKOKAUPASSAMME

Tuote-esite TAGLENS

Sukella dynaamisen tarkennuksen hallinnan maailmaan Mitutoyon TAGLENS-tuotteella. Tutustu vallankumoukselliseen teknologiaan, jotka TAGLENS tarjoaa ainutlaatuisen nestelinssinsä suunnittelun avulla, mullistaen tarkkuuskuvantamisen.

Lue esite

TAGLENS-konseptikirja

Lähde kiehtovalle matkalle tarkkuuskuvantamisen tulevaisuuteen Mitutoyon TAGLENS-konseptikirjan kanssa. Sukella nestelinssiteknologian innovatiiviseen maailmaan ja tutki sen rajatonta potentiaalia kuvantamisen muuttamisessa.

Lue lisää

Mitutoyo verkkokauppa

Vieraile Mitutoyon verkkokaupassa tutustuaksesi laajaan valikoimaamme tarkkuusmittauslaitteita ja löytääksesi täydellisen ratkaisun tarpeisiisi.

Lue lisää

Paranna tarkastustehokkuutta käyttämällä TAGLENS-linssiä sen ULTRA-laajan tarkennusalueen avulla.

Virheiden tarkastelu

Yksi parhaista tavoista käyttää TAGLENS-linssiä on PCB-vian tarkastuksessa. Esimerkiksi TAGLENS:in käyttö tarkastuksessa mahdollistaa useiden eri korkeuksien kohteiden oikean tarkennuksen, jolloin tarvitaan vain yksi kuvanotto, mikä merkittävästi lyhentää tarkastusaikaa.

Ulkonäön tarkastus

Perinteisesti eri korkeuksilla sijaitseviin kohtiin tarkentaminen vaati aina kameran korkeuden säätämistä. TAGLENS kuitenkin tarkentaa jokaiseen pisteeseen välittömästi ja tarkasti ilman säätöjä, mikä tehostaa tarkastustyötä.

Nesteen koostumuksen tarkkailu

Asentamalla TAGLENS mikroskooppiin, voidaan havaita selkeästi eri etäisyyksillä olevat kiinteät aineet ja liikkuvat mikro-organismit.

Viivakoodin lukutarkastus

Syvän tarkennusalueen ansiosta kameran ei tarvitse liikkua voidakseen tarkentaa kohteiden kuljetinhihnalla oleviin viivakoodeihin - vaikka jokaisen kohteen korkeus tai suunta olisi erilainen.

Mitutoyo TAGLENS - ominaisuudet (EN)

Reaaliaikaiset kaikissa tarkennusalueissa olevat kuvat saadaan skannaamalla polttovälin alue nopeasti. TAGLENS ei vaadi mitään mekaanista voimaa skannatessaan, ja se erottuu kyvyllään tarjota kuvia kaikilla polttoväleillä sekä halutulla suurennoksella ja resoluutiolla. TAGLENS ei tarvitse mekaanista automaattitarkennusta, mikä vähentää automaattitarkennukseen kuluvaa aikaa ja edistää tarkastuslaitteen tiedonkäsittelyn nopeuden parantumista.

TAGLENS-T1

Resonance frequency	70 kHz
Effective aperture	ø11 mm
Transmittance	90% or more (λ400 nm to 700 nm)
Refractivity range	+/- 0.7 to 1 D
Mountable posture	All directions
Operating environment / Humidity	10 °C - 40 °C / 40% - 70% / RH or less

Pulsed Light Source - PLS

Lightning system	Pulse lightning
Luminous color	White
*Maximum light output 1**	30 lm
Light guiding system	Optical fiber light guide system
Pulse input TRIGGER IN jack / Frequency (resonant frequency of the TAGLENS-T1)	75 kHz or less
Pulse output / Optical pulse width (full width at half maximum) *	750 ns to 100 ns
Operating temperature range	5 to 40 ºC,80 % RH max.

*1 Pulse frequency: 70 kHz, Input pulse width: 80 ns Light guide: 2 m long, multi-component glass fiber

Microscope Unit VMU-T1

Compatible TAGLENS	TAGLENS-T1
Imaging lens magnification	1X
Imaging area	ø11 mm
Applicable objective lenses	M Plan Apo Series
Options	Manual turret, Power turret, Polarizer and Analyzer, Focusing unit, X-Y stage, Simple stand

Variable Focal Lenght Range

M Plan Apo Series
Objective lens	1X	2X	5X	7.5X	10X	20X	50X
Depth of focus x2	0.88	0.18	0.028	0.012	0.007	0.003	0.0018
Total scanning depth (mm)	16	4	0.64	0.28	0.16	0.04	0.07
Real FOV (mm) 1/2 inch camera	4.8 × 6.4	2.4 × 3.2	0.96 × 1.28	0.64 × 0.85	0.48 × 0.64	0.24 × 0.32	0.096 × 0.128
Real FOV (mm) 2/3 inch camera	6.6 × 8.8	3.3 × 4.4	1.32 × 1.76	0.88 × 1.17	0.66 × 0.88	0.33 × 0.44	0.132 × 0.176

*1 Option (One of the types is included as standard.)
Note: The model needs to be a solid model. Assembly data not supported.
